  首页>>>产品目录>>>瑞士TESA量具>>>测高仪>>>自动型二维测高仪
产品[瑞士TESA MICRO-HITE plus M 二维测高仪(自动型)]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: 瑞士TESA自动型二维测高仪
产品型号: 瑞士TESA MICRO-HITE Plus M
产品展商: 广精精密仪器
简单介绍
瑞士TESA MICRO-HITE plus M 自动型二维测高仪◆ 新一代的测高仪。 ◆ 市场最具革命性的高度计 ◆ 新款TESA测高仪MICRO-HITE plus M 350,600和900更精确可信且操作十分简单,完 全自动。 ◆ 完全瑞士制造,能为工厂和实验室提供高质、精准的检测。 ◆ 革命性的循环式动力控制。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
瑞士TESA MICRO-HITE plus M 二维测高仪(自动型)的详细介绍

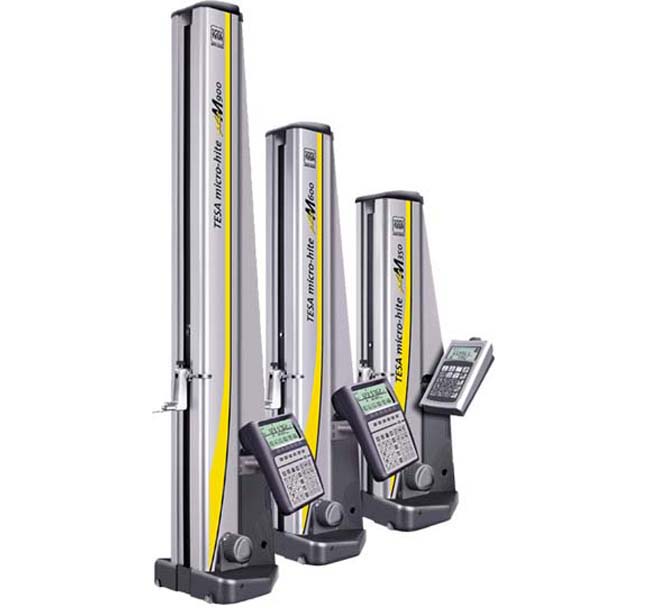

瑞士TESA MICRO-HITE plus M 自动型二维测高仪
新一代的测高仪。
市场最具革命性的高度计
新款TESA测高仪MICRO-HITE plus M 350,600和900更精确可信且操作十分简单,完全自动。
完全瑞士制造,能为工厂和实验室提供高质、精准的检测。
革命性的循环式动力控制。
操作简便,更精确,高度规中价格性能比最优者,能提供0.1um的分辨率。极高的重覆性,0.5um是市面上马达驱动类最好的。

瑞士TESA MICRO-HITE plus M 自动型二维测高仪

产品详细描述:

TESA MICRO-HITE plus M 测高仪测量功能更强大,操作更为直观和轻松,革命性的旋转控制按钮将手动测量的速度和自动测量的精度完美结合。
基于其坚固的独特的设计,使得测高仪更适合于车间和检测实验室。可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。同时可以进行一维或二维的测量。
- 可以记录孔在两个坐标方向的尺寸,并且可以以极坐标或直角坐标方式输出数据。
- 在我们的车间通过TESA专利系统对本身机械性能的调整,确保了仪器能通过指示表快速、可靠的检测垂直度。
- plus M 控制面板加TESA IG-13 数字测头可以测量直线度、平行度。
·继承了TESA MICRO-HITE 成功的模块化特色。在下方接近底座位置安装了独有旋转控制按钮,此系统配有气垫装置可以使高度规快速移动然后进行有效测量,简单的旋转按钮可以使测针快速移动接近被测元素,然后慢速进行向上、向下或孔的测量。
●量程有365、615、920 mm 三种尺寸。
●根据数值处理和数据输出的需要,有三种控制面板可供选择。
●英制和公制液晶显示,分辨率达0.0001 和0.001 mm 或同于相当的英制单位。
●采用电池供电,不用电缆。
●内置空气轴承,可在平台上随意移动。
●电动测头可以恒定测力进行快速触测。
●TESA µ 系统确保匹配稳定性和易用性。
●CAA (计算机辅助精度) 功能确保高精度。
●具有和钢一致的线膨胀系数(11.5 x 10-6 K-1)。
●RS 232 数据输出。
●每台测高仪具备SCS 校准证书。
●耐用的镀镍基座有三个支撑点经过精研。
●内置气浮轴承使立柱在平台上的移动方便前沿垂直度,350 < 6 µm,600 < 8 µm,900 < 12 µm。
●增量式玻璃光栅配有参考点,分度间隔20 µm。光电数据捕捉( TESA 专利)。
●测量头位于一个滚动轴承上,测量头的定位在不同的速度上,从7.5 一直到40 mm/s。手动定位l ≤ 600mm/s。
●测量力1 N. 连接的伺服电机驱动,触发测量力。
●充电电池,6 V,3.0 Ah 或110 到240 Vac/50-60 Hz。交流电≈ 12 小时,完全充电(8 小时) 后。
●操作温度 10 °C - 40 °C。
●储藏温度–10 °C- 60 °C。
●最大相对湿度80%,非冷凝。
●防护等级IP40 (IEC 60529)。
●净重(不包括控制面板和电池组)主要部件350: 33 kg,600: 38 kg,900: 95 kg。

订货代号描述
型号
00730063TESA MICRO-HITE plus M系统350
00730064TESA MICRO-HITE plus M系统1600
00730065TESA MICRO-HITE plus M系统1 900
每个系统包含以下组件,不含控制面板111
007300601TESA MICRO-HITE plus M主机11
007300611TESA MICRO-HITE plus M主机1
007300621TESA MICRO-HITE plus M主机11
007601431标准测杆夹持器
007600621个5mm球形测头的标准测杆
007602191标称尺寸6.35mm/0.25in标准块
007601421在底座下方产生气垫的电动气泵,已安装
007601411电池组
047610541电压转换器110-240V、50-60赫兹交流电
047610551电压转换器所用电缆
007601511TESA MICRO-HITE plus M防尘罩11
007601521TESA MICRO-HITE plus M防尘罩1
007601531TESA MICRO-HITE plus M防尘罩11
TESA MICRO-HITE plus M350/600/900可选附件111
0076015700760141备用电池111

技术参数
型号350600900
示值范围(mm)365615920
使用标准附件量程(mm)0-5200-7700-1075
配固定测头夹持器00760057量程(mm)0-5750-8250-1130
配固定测头夹持器S07001622量程(mm)0-7450-9950-1300
带标准附件精度(L单位m)(2+1.5.L)μm
带标准附件重复性精度平面2s≤0.5μm,孔2s≤1μm
机械重直度(正面)579


测量示意

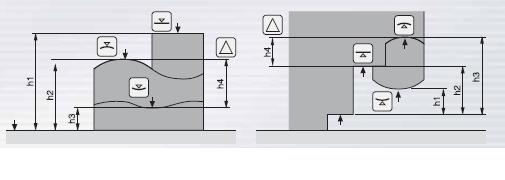

不改变触测方向的检测-排除测头常数:

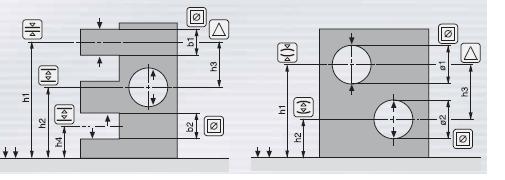

可改变触测方向的检测-包含测头常数:
-不储存极值与可储存极值

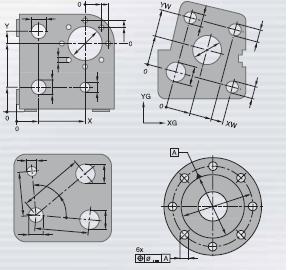

沿两个坐标方向检测

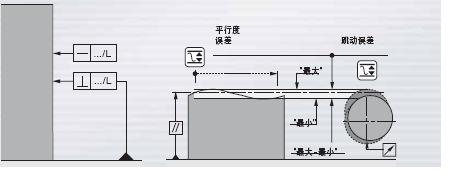

建立形位误差

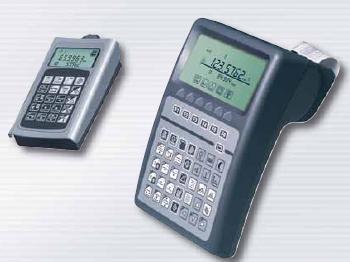

TESA MICRO-HITE plus M350/600/900可配控制面板


一维控制面板

  • LC 显示:67 x 33 mm尺寸。3 线显示(字母数字式) 加上图标.7 位数值显示加负号,辅助显示1 和2 有7 或4 位符号
  • 10 x 4.9 mm (数值) 或7.5 x 3.7 mm 和5 x 2.5 mm(显示1 和2)
  • 20 个触摸键
  • 公英制转换
  • 预置键,输入已知值.声音信号。检测报告标题有7 种语言选择
  • RS 232,光电耦合,双向
  • 防护等级IP50


二维控制面板

  • LC双显示,尺寸128 x 63 mm。&#8226; 长度测量: 数值显示(7 位/ 符号) 加上功能图标(上部)。&#8226; 直线度或垂直度的测量:显示数值和符号(功能键) 加上操作员控制操作(全点显示)。7位数值显示加上负号12.7 x 6.4 mm 主显示区,6.3 x 4.2 或3.8 x 2.9 mm s 次显示区
  • 带42 个触摸键的键板
  • 公英制转换
  • 预置键,输入已知值声音信号手动或自动触发数据传输。预制报告的输出包括定制的标题(可用5 种语言) 采用外接打印机( A4格式)。
  • 光电RS 232双向
  • 防护等级IP50
订货代号描述
00760216
控制面板"1D"
包含一个零件的一维测量程序,同样包含平行度和跳动测量功能
分辨率0.0001/ 0.001 mm
00760221
TESA 控制面板"POWER PANEL plus M"
包含一维和二维测量程序
& 平面度和平行度的误差检测
& 垂直度和直线度的任意偏差检测
& 角度测量功能
& 可使用数字式手动工具通过键区可以进行数据输入
& 在"自学习"式下可以自动编辑循环使用的测量程序,最多可存储分散
在几个零件程序中的9999 个指标(每个零件程序可存储999 个数据)
& 可存储25000 个测量数据
& SPC 功能,可以输出平均值、范围标准偏差、直方图、偏差、超差数、
控制线、控制图。
& 以A4 格式打印相关图表。
根据用户需要创建表头
分辨率0.0001/ 0.001/ 0.01 mm
00760220
TESA 控制面板"POWER PANEL plus M 含打印机"
与No. 00760221 相同,但具有内置点阵打印机用于数据输出
TESA 控制面板"POWER PANEL plus M 含打印机" 可选项
0476500857 mm 宽打印纸卷

瑞士TESA pLus M自动型二维测高仪
自动的精确与手动的完美结合。
延续成功测高仪系列的优点,新的TESA MICRO-HITE pLus M是业内最具革命性的机动化高度规。
充分凭借公认优异的TESA MICRO-HITE的技术和TESA在微处理器的优越性的基础上生产高精度的测高仪,在长期经验的积累和TESA的工程师们致力创新和革新其产品,使之不断进步。
TESA MICRO-HITE plus M测高仪独具杰出的测量逻辑且操作简便,独特且具革命性的循环动力控制,使手动的速度与机动的精度完美结合。
又有TESA专利的TESA MICRO-HITE pLus M。垂直功能机械化调整,通过探测校表可以快速侦察位置的错误。

联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008

TECHNICAL FEATURES

TESA MICRO-HITE pLus M350600900
Order number07.3006307.3006407.30065
每个TESA MICRO-HITE plus M高度规设置组成如下:(专控制板)
TESA MICRO-HITE高度仪本体
一个
标准支架07.60143
一个
标准探头(内置)
一个
标准测头(圆针φ5mm)07.60062
一个
控制件07.60219
一个
电动气垫抽气泵07.60142
一个
电池包 07.60141
一个
电池适配器(10V-240V,50-60HZ)047.61054
一个
电源适配器电缆47.61055(供欧洲)
一个
电源适配器电缆47.61056(供美国)
一个
灰尘盖套
一个
校准证书
一个
控制板(ID)07.60216
测量范围365mm615mm615mm
应用范围*520/745mm*770/995mm*1075/1300mm
最大允许误差(2+1.5L)um(Linm)**
重复性限制表面:2S=<0.5um***/孔内:2s=<1um
最大机械处置线偏离误差(正面)<6um<8um<12um
测力度INININ
电力支持(连续工作)'12h'12h'12h
气浮垫
数据输出RS-232RS-232RS-232
储存温度范围-10℃-60℃-10℃-60℃-10℃-60℃
操作温度范围-5℃-40℃-5℃-40℃-5℃-40℃

含特殊配件 与标准模式有关的相对数值
**(2+3 L)um(Lium)
**2S=<1um
