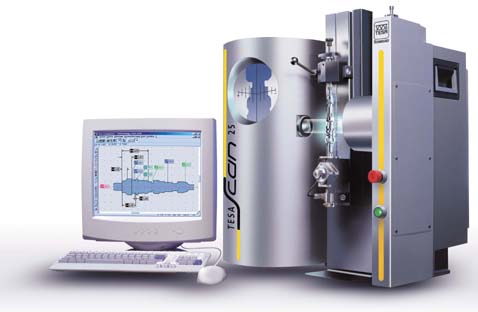

产品名称: 瑞士TESA圆柱零件快速检查仪
产品型号: 瑞士TESA SCAN 25CNC影像量测仪
产品展商: 广精精密仪器
简单介绍
瑞士TESAScan 25量測系統 量測四大功能 1、靜態量測 可量測直徑、長度、交點、標準棒直徑、R角、角度等等。 並且可以在2D的工件上，利用兩個不同尺寸的外徑建立一個新軸向做軸向補正。 2、動態量測 可量測同心度、圓的偏擺度、面的偏擺度、真圓度、圓柱度、真直度。 也可以在動態旋轉量測圓的直徑六邊形的焦點最大直徑、陵線對稱度以及六邊中點直徑。 利用旋轉區分等份或是固定角度等份來執行尺寸的分析。 有偏移不對稱圓直徑和位置的量測。 具有3D工件直徑或是螺紋輪廓參考面的軸向補正。 3、螺牙的量測(對稱牙) 可以量測螺牙的平行、對稱、V型、角度、螺牙間隔、螺牙長度以及可使用的長度等等。 4、影像自動清潔 軟體具有多種的自動過濾裝置，可以有效避免因為工件量測不清潔所產生的量測誤差。 联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008 |
| 瑞士TESA圆柱零件快速检查仪的详细介绍 | 瑞士TESA圆柱零件快速检查仪
系统特点:
◆可做线上几何量测工具在扫描图形上做各种弧度，角度等量测。
◆也可储存量测数据做为更进一步的使用。
◆在图形及判别窗口上，超过上下限公差的尺寸会被标示为红色。
◆使用NT窗口软件可很快叫出被量测工件的图形。
◆典型的真圆度量测结果报告表。
◆打印格式可依自己喜好格式设定。
◆典型的SPC统计分析结果打印。多机一体的设计:长度量测仪真圆度量测仪光学投影机轮廓测量仪2维及3维量测仪等。
◆将全部量测功能整合来量测工件可达到极佳的境界。
◆全自动的测量，提供了快速及便捷量测，可进行全面性的检测。
标准配置:
▲TESA SCAN 25 量测主体x1
▲量测软件:PRO-MEASURE英文版
▲编辑软件:PRO-COMPOSER英文版
▲计算机设备:Pentium 4, 1.6GHz, 128Mb SDRAM,
▲40GByte hard drive, Windows 2000 及键盘
▲显示器:17"SVGA Monitor.
▲操作及使用手册各一份。
| TESA Scan 25 | 量测行程 | Diameter | 25mm | 1.0” | Length | 200mm | 8” | 量测结构行程 | Diameter | 59mm | 2.3” | Length | 270mm | 10.6” | Weight | 2.0Kg | 4.4lb | 量测精度 20+10 C | Diameter | 1.5+ (0.01D) mm | | Length | 6 + (0.01L) mm | (0.24+0.01L)/1000 | 重复精度 +2s = 95% | Diameter | +0.001mm | +0.00004” | Length | +0.0025mm | + 0.0001” | 分辨率 | Diameter | 0.0002mm | 0.00001” | Length | 0.001mm | 0.00004” | 静态量测精度 (Static Measurement) | Diameter | 0.2s | Edge | 重量 | Measuring Unit | 55kg | 121lb | | 外观尺寸大小 (HxWxD) | Measuring Unit | 840x640x460mm | 33x25x18in | | 使用环境要求 | Temperature | 10 - 350 C | 50 - 950 F | Humidity | 10 – 80% | 10 – 80% | 电源使用要求 | 95 – 255 VAC 50/60Hz |
量測功能 静态量测
◆可量测直径、长度、交点、标准棒直径、R角、角度等等。
◆并且可以在2D的工件上，利用两个不同尺寸的外径建立一个新轴向做轴向补正。
动态量测
◆可量测同心度、圆的偏摆度、面的偏摆度、真圆度、圆柱度、真直度。
◆也可以在动态旋转量测圆的直径
◆六边形的焦点最大直径、陵线对称度以及六边中点直径。
◆利用旋转区分等份或是固定角度等份来执行尺寸的分析。
◆有偏移不对称圆直径和位置的量测。
◆具有3D工件直径或是螺纹轮廓参考面的轴向补正。
螺牙的量测(对称牙)
◆可以量测螺牙的平行、对称、V型、角度、螺牙间隔、螺牙长度以及可使用的长度等等。
影像自动清洁
◆软件具有多种的自动过滤装置，可以有效避免因为工件量测不清洁所产生的量测误差。
联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008 |
|
| | |
| |
