产品[JT5-Dφ800数字式投影仪 ]资料

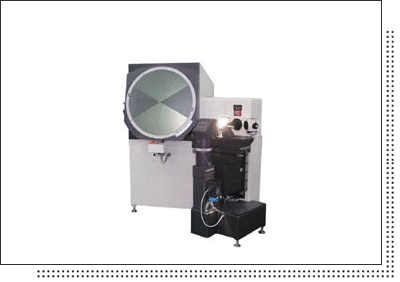

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: JT5-Dφ800数字式投影仪
产品型号: JT5-Dφ800数字式投影仪
产品展商: 广精精密仪器
简单介绍
JT5-Dφ800数字式投影仪 一、 特点: 1、 远心光路设计,测量误差小。 2、 电机驱动测量,省力、方便。 3、 直插式物镜,锥面配合,弹簧压紧,定中心精确。 4、 备有旋转工作台,便于测齿轮类零件。 5、 工作台能偏摆±15°,便于测量带螺旋角零件。 6、 大型工作台,承载力大,测量范围大,使用方便。 7、 配备了线位移光栅传感器以及数显箱,测量值以数字显示,直观、方便。 二、 用途: 本仪器可作轮廓比较测量和直角坐标测量,特别是用来检测形状复杂零件的轮廓和表面形状和尺寸,不仅使用方便,而且效率高,例如检测各种刀具、形状复杂的冲压件、齿轮、凸轮、螺纹、各种样板等。因而本仪器适用于机械制造业、仪器仪表制造业以及有关厂矿计量室和车间。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
JT5-Dφ800数字式投影仪 的详细介绍
JT5-Dφ800数字式投影仪

 一、 特点:
    1、 远心光路设计,测量误差小。
    2、 电机驱动测量,省力、方便。
    3、 直插式物镜,锥面配合,弹簧压紧,定中心精确。
    4、 备有旋转工作台,便于测齿轮类零件。
    5、 工作台能偏摆±15°,便于测量带螺旋角零件。
    6、 大型工作台,承载力大,测量范围大,使用方便。
    7、 配备了线位移光栅传感器以及数显箱,测量值以数字显示,直观、方便。
    二、 用途:
    本仪器可作轮廓比较测量和直角坐标测量,特别是用来检测形状复杂零件的轮廓和表面形状和尺寸,不仅使用方便,而且效率高,例如检测各种刀具、形状复杂的冲压件、齿轮、凸轮、螺纹、各种样板等。因而本仪器适用于机械制造业、仪器仪表制造业以及有关厂矿计量室和车间。
    规格参数
    1、 投影屏
    投影屏尺寸(mm):φ800
    投影屏旋转范围:0°~360°
    投影屏旋转分度值;1°
    游标分划值:1′
    2、 物镜参数
    物镜放大率 物方视场(mm) 物镜工作距离(mm)
    10× φ80 206
     20 × φ40 123.5
     50× φ16 85
     100× φ8 78
    3、 工作台尺寸(mm):650×200
    工作台行程(mm)
     X向:0~200
     Y向(调焦):25
     Z向:0~150
     摆动:±15°
     工作台纵向、垂向读数显示当量:1μm
    4、 仪器的准确度:(4+20L)μm,其中L为被测件长度,单位为m
    5、 数显箱:DS20B1(带打印机)
    6、使用顶针架时被测件的最大直径φ150 mm
    7、被测件最大重量:18Kg
    8、透射照明:24V/250W卤钨灯
    9、反射照明:16V/150W白炽灯
    10、仪器外形尺寸(mm):长×宽×高=2130×1800×1950
    11、仪器重量;1500 Kg
    三、 主要附件:
    物镜:10× 20× 50× 100×
    平面工作台 内外顶针 80 mm标准尺
    圆工作台 V型架 500 mm普通玻璃尺
    顶针架 放大镜
联系人:丘永达   电话:020-80905357    手机:0-13450405008(广州),0-13958262636(宁波)
