产品[JT3-Dφ500数字式投影仪 ]资料

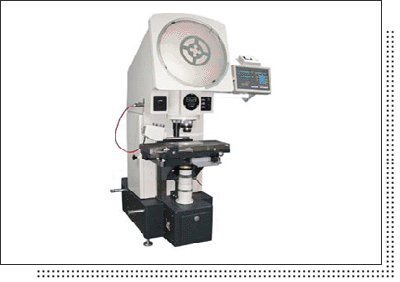

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: JT3-Dφ500数字式投影仪
产品型号: JT3-Dφ500数字式投影仪
产品展商: 广精精密仪器
简单介绍
JT3-Dφ500数字式投影仪 一、 特点: 1、 大型工作台,承载力强,测量范围大。 2、 工作台升降用电机驱动,操作方便。 3、 高精度物镜转盘,变换倍率方便,定位准确。 4、 内调焦式透、反射照明系统,结构紧凑。 5、 采用先进光栅传感器,数字显示、直观、方便。 二、 用途: 本仪器是光、机、电一体化的精密测量仪器。采用立式光路和大行程工作台,测量范围大,操作方便,它能高效率地检测各种形状复杂工件的轮廓,表面形状。如检验样板、冲压件、凸轮、齿轮、螺纹、成形铣刀、丝攻等以及成形的刀具、工具。因而本仪器适用于机械制造业,仪器仪表业、钟表业等有关厂矿的计量室和检定站。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
JT3-Dφ500数字式投影仪 的详细介绍
JT3-Dφ500数字式投影仪

一、 特点:
    1、 大型工作台,承载力强,测量范围大。
    2、 工作台升降用电机驱动,操作方便。
    3、 高精度物镜转盘,变换倍率方便,定位准确。
    4、 内调焦式透、反射照明系统,结构紧凑。
    5、 采用先进光栅传感器,数字显示、直观、方便。
    二、 用途:
    本仪器是光、机、电一体化的精密测量仪器。采用立式光路和大行程工作台,测量范围大,操作方便,它能高效率地检测各种形状复杂工件的轮廓,表面形状。如检验样板、冲压件、凸轮、齿轮、螺纹、成形铣刀、丝攻等以及成形的刀具、工具。因而本仪器适用于机械制造业,仪器仪表业、钟表业等有关厂矿的计量室和检定站。
    三、 规格参数:
    1、 投影屏:
    投影屏尺寸(mm)φ500
    投影屏旋转范围:0°~360°
    投影屏旋转分划值:1°
    游标分划值:1′
    2、 物镜参数:
    物镜放大率 10× 20× 50× 100×
    物镜物方视场(mm) φ50 φ25 φ10 φ5
    物镜工作距离(mm) 135 87 52 24
    3、 工作台:
    工作台尺寸(mm):640×228
    载物玻璃尺寸(mm):256×156
    工作台行程:
    X向:0~200 mm
    Y向:0~100 mm
    Z向(调焦):>80 mm
    X、Y向数显当量:1μm
    4、 仪器准确度(4+40L)μm,其中L为被测件长度,单位:m
    5、 数显箱(DS20B1)
    6、 使用顶针架时被测件的最大直径φ115 mm,最大长度300 mm
    7、 照明光源:透、反射均为16V/150W白炽灯。
    四、 主要附件:
    物镜:10×、 20×、 50×、 100×
    半透半反镜:10×、 20×、 50×
    顶针架、内外顶针、V型支架
    放大镜 50 mm标准尺 250 mm普通玻璃尺 500 mm普通玻璃尺
    数显箱(DS20B1)(带打印机)

联系人:丘永达   电话:020-80905357    手机:0-13450405008(广州),0-13958262636(宁波)
