产品[轮廓投影仪]资料

点击看大图
如果您对该产品感兴趣的话,可以

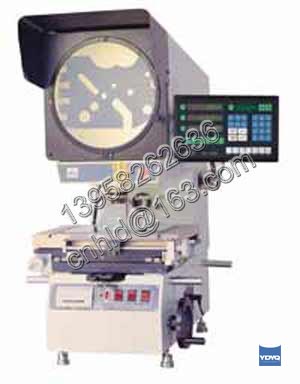

产品名称: 轮廓投影仪
产品型号: JT12B
产品展商: 广精精密仪器
简单介绍
轮廓投影仪 产品简介 产品技术、规格、配置参数: ◆本仪器能高效地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等,该仪器广泛地应用于机械制造业,仪器仪表和钟表行业有关厂矿的计量室和车间。 ◆投影屏: 投影屏尺寸(mm)φ300 旋转范围0~360° 旋转数显当量1'(或0.01°) ◆工作台行程: 台面尺寸:350×240mm X坐标行程:0~50mm 分划值0.01mm Y坐标行程:0~50mm 分划值0.01mm Z坐标行程:0~60mm(调焦行程) 圆工作台旋转范围:0°~360° X.Y坐标示值准确度(20+40L)μm 圆工作台旋转分划值:1° 其中L为测量长度,单位:m 旋转角度准确度:6′ 游标分划值:2′ ◆照明光源: 透射照明 12V 100W 卤钨灯 反射照明 24V 150W 卤钨灯 ◆物镜: 放大倍率 物方线视场 物镜工作距离 10X φ30(mm) 75.2(mm) 20X φ15(mm) 69.6(mm) 50X φ6(mm) 27(mm) 100X φ3(mm) 26.2(mm) 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
轮廓投影仪的详细介绍
轮廓投影仪 产品简介

产品技术、规格、配置参数:
◆本仪器能高效地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等,该仪器广泛地应用于机械制造业,仪器仪表和钟表行业有关厂矿的计量室和车间。
◆投影屏:
投影屏尺寸(mm)φ300
旋转范围0~360°
旋转数显当量1'(或0.01°)
◆工作台行程:
台面尺寸:350×240mm
X坐标行程:0~50mm 分划值0.01mm
Y坐标行程:0~50mm 分划值0.01mm
Z坐标行程:0~60mm(调焦行程)
圆工作台旋转范围:0°~360°
X.Y坐标示值准确度(20+40L)μm
圆工作台旋转分划值:1° 其中L为测量长度,单位:m
旋转角度准确度:6′
游标分划值:2′
◆照明光源:
透射照明 12V 100W 卤钨灯
反射照明 24V 150W 卤钨灯
◆物镜:
放大倍率 物方线视场 物镜工作距离
10X φ30(mm) 75.2(mm)
20X φ15(mm) 69.6(mm)
50X φ6(mm) 27(mm)
100X φ3(mm) 26.2(mm)

联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
