瑞士TESA内径指示表
　

瑞士ETALON内径指示表

通过两点测量，可测量从4.5到500mm的孔，不但能测量尺寸而且可以判定形状偏差。夹持杆带直径为8mm安装孔，用以安装指示表或其他传感器。
·内径表应用无间隙的环形铰链结构保证出色的重复性
·殷钢做成的杆杜绝由于手持而带来的温度，影响测量结果
·定位护桥保证在被测孔内径好找正
·硬质合金球尖保证磨损更小
·VERIBOR自身最大允许误差：2μm
·VERIBOR自身最大重复性误差：±2s=0.5μm

带指示表的TESA VERIBOR

应用范围(mm)	订货代号	订货代号	订货代号	订货代号
4.5-6	05710054	05710061	1	1
6-12.5	05710055	05710062	1	1
12-25	05710056	05710063	1	1
25-50	1	1	05710057	05710064
50-150	1	1	05710058	05710065
50-300	1	1	05710059	05710066
240-550	1	1	05710060	05710067
对应提供的TESA指示表
订货代号	01412010	01412510	01412310	01412511
表盘直径(mm)	40	40	58	58
分度值(mm)	0.01	0.001	0.01	0.001

★用于测量25到550mm直径时可安装深度加长杆以增加测量深度。
深度加长杆规格：250mm、500 mm、750 mm、1000 mm

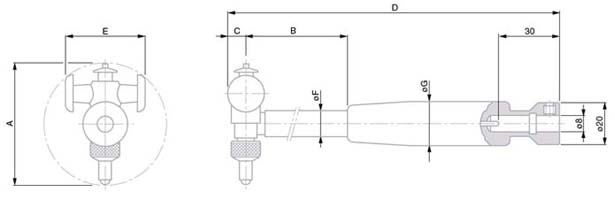

VERIBOR外形尺寸图：

应用范围(mm)	量程	尺寸
A mm	mm	B mm	C mm	D mm	E mm	F mm	G mm
4.5 - 6	0.35	74	2	138	3.3	3.8	16
6 - 12.5	0.5	93	2.6	156	4.3	4.9	16
12-25	0.9	106	4.5	194	7.8	7.9	19
25 - 50	1.3	140	6	228	16	8	19
50 - 150	1.4	173	10	279	36	12	23
50 - 300	1.4	173	10	279	36/66	12	23
240 - 550	1.6	227	14	347	112	18	28

瑞士TESA内径指示表
