 粗糙度仪>>>粗糙度仪>>>便携式粗糙度仪
产品[便携式粗糙度仪]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: 便携式粗糙度仪
产品型号: TR200系列(光洁度仪)
产品展商: 广精精密仪器
简单介绍
便携式粗糙度仪,TR200系列便携式粗糙度仪,TTR200粗糙度仪,可测量多种机加工零件的表面粗糙度:平面、曲面、小孔、沟槽等不规则表面。测量参数:Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp;   测量范围:Ra:0.025μm~12.5μm;   测量范围:Rz、 R3z、 Ry、Rt、Rp、Rmax、:0.02μm~160μm; Sm、S:1mm;    tp:1~100%(%Ry); 本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 (GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
便携式粗糙度仪的详细介绍


便携式粗糙度仪


便携式粗糙度仪

TR200系列便携式粗糙度仪

  TR200手持式粗糙度仪是时代集团公司开发的又一个新品,该仪器适用于生产现场,可测量多种机加工零件的表面粗糙度:平面、曲面、小孔、沟槽等不规则表面。根据选定的测量条件计算机相应的参数,在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出,亦可与PC机进行通讯。

测量原理: 当测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例 模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶屏上显示,并可在打印机上输出,亦可与PC机进行通讯。

仪器特点

高精度电感传感器;
  可测量显示13个粗糙度参数;
  采用DSP(数字信号处理器)进行数据处理和控制,速度快,功耗低;
  机电一体化设计,体积小,重量轻,使用方便;
  高品质锂离子充电电池,容量高,无记忆效应,连续工作大于20小时;
  连接时代TA系列打印机,可以打印测量参数及轮廓;
  标准RS232接口,可与PC机通讯;
  可选配曲面传感器测量凹凸面,小孔传感器测量内孔粗糙度;
  流行的菜单操作方式;
  具有图形显示功能;
  传感器触针位置指示;
  带存储功能的自动关机;
  多语言工作方式选择;

产品图片

图左上角为主机连接测量平台测量工件状态;

图右上角为主机连微型打印机测量工件状态;

图左下角为主机几种传感器TS100/120/110;

图右下角为主机立体顶部显示屏、操作按键;

      测量参数:Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp;
  测量范围:Ra:0.025μm~12.5μm;
  显示范围:Rz、 R3z、 Ry、Rt、Rp、Rmax、:0.02μm~160μm;
                            Sm、S:1mm;
                      tp:1~100%(%Ry);
  取样长度L:0.25mm, 0.8mm, 2.5mm;
  评定长度Ln:1L~5L(可选);
  测量行程长度:3L~7L(可选);
  示值误差:≤±10%;
  示值变动性:< 6%;
  传感器类型:电感传感器;
  针尖角度:90°;
  针尖半径:5μm;
  针尖材料:金刚石;
  最高分辨力:0.01μm;
  可测量最小孔径:2mm;
  可测量曲面最小曲率半径:3mm;
  滤波器:RC、PC-RC、GAUSS、D-P;
  标准:符合ISO/DIN/JIS/ANSI;
  轮廓曲线:滤波轮廓、不滤波轮廓和tp曲线;
  显示:128×64点阵液晶(带背光),可显示全部参数及图形;
  数据输出:标准RS232接口,可连接PC机和打印机;
  打印轮廓放大比:Vv:200x~20000x Vh:20x、50x、200x;
  电池容量:10000mAh(大于3000次测量);
  充电电压:220V,50Hz;
  工作温度:5~40℃;
  主机外形尺寸:141mm×56mm×48mm;
  主机重量:440克。

产品图片

主机配标准传感器TS100后的便携测量状态

标准配置:(常用配置)

TR200主机,TS100标准传感器,多刻线标准样板,电源适配(220V,50Hz),护套,支架,改锥,使用说明书,合格证书,保修卡,手提密码箱


其它可选附件:

传感器主要技术参数
TS100标准传感器;(可测量平面、圆轴;测量孔内表面时,孔直径大于5mm,最深22mm,直径大于10mm时,最深66mm)  ;

TS110曲面传感器;(可测量曲率半径大于3mm的凸凹面工件的表面,配合TA620平台使用) ;

TS120小孔传感器;(可测量平面、圆轴;测量孔内表面时,孔直径大于2mm,最深9mm,直径大于10mm时,最深66mm)  ;

TS131深槽传感器 ;(可测量平面、圆轴;可测量槽宽大于3mm,槽深小于10mm,或高度小于10mm的台阶的表面粗糙度)  ;

TS130沟槽传感器;(可测量平面、圆轴;可测量槽宽大于2mm,槽深小于3mm,或高度小于3mm的台阶的表面粗糙度) ;

TA620测量平台  TA610测量平台   TA630微调平台      TA631微调平台
TA220s打印机 TA210打印机     磁性表座连接轴 PC软件(Data View for TR200)   延长杆      侧向转接杆    连接体部件

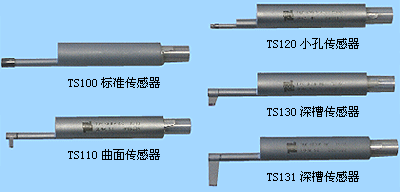

可选的传感器类型(用于特殊表面的测量时选用)

产品图片

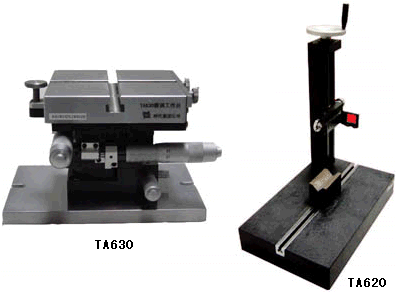

微调平台TA630、支架测量平台TA620(用于微小复杂工件的定位测量时选用)



联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
