| 三坐标测量机>>>英国雷尼绍Renishaw 测针>>>Renishaw坐标测量机手动测座
| | |
如果您对该产品感兴趣的话,可以
产品名称: Renishaw坐标测量机手动测座
产品型号: Renishaw坐标测量机手动测座
产品展商: 广精精密仪器
简单介绍
Renishaw坐标测量机手动测座，可转位测座 Renishaw提供一系列测座，方便用户调整触发式测头的方向。 MH20 和 MH20i 是新一代手动可转位测座，集成了 TP20 探针模块的安装底座。 MH8 是可重复定位的手动测座，可与带 M8 螺纹的测头连接。 MIH 可对定位方位进行编程，并且带有一个自动铰接测头底座。 MIP 是集成了测头并可重复定位的紧凑型测座。 PH1 是可在 A 轴和 B 轴运动的小型柄式安装测座。 PH5/1 只能单轴旋转定位，但可同时配装 5 个测头。请访问Renishaw网站上的 再现活力! 联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008 |
| Renishaw坐标测量机手动测座的详细介绍 | Renishaw坐标测量机手动测座 | | Renishaw坐标测量机手动测座 | Renishaw坐标测量机手动测座 Renishaw坐标测量机手动测座
品种多样的固定式测座或可转位测座
 手动测座赋予了手动测量机进行测头再定位的附加功能，可使测头以最佳角度测量工件，以获得最精确的测量结果。Renishaw为用户提供了一系列可重复定位或可连续转位的测座。
可实现手动坐标测量机测头重复定位的测座
如果您使用的是手动坐标测量机，则安装一个可从不同方位定位测尖的系统，以对各种复杂工件进行检测，这样不仅能大大缩短整个循环时间，而且还可对更复杂的工件进行测量。
关于测座（系统中用于连接测头和坐标测量机轴套的部分），既可选择可重复定位的测座，也可选择测头每次定位时都需重新标定的测座。采用可重复定位测座，能够预先标定完整工件检测周期所需的全部测尖位置，操作员可在实际测量程序中实现 2 μm 以内的重复定位精度。 MIH 手动可重复定位测座
可转位测座
Renishaw提供一系列测座，方便用户调整触发式测头的方向。
MH20 和 MH20i 是新一代手动可转位测座，集成了 TP20 探针模块的安装底座。
MH8 是可重复定位的手动测座，可与带 M8 螺纹的测头连接。
MIH 可对定位方位进行编程，并且带有一个自动铰接测头底座。
MIP 是集成了测头并可重复定位的紧凑型测座。
PH1 是可在 A 轴和 B 轴运动的小型柄式安装测座。
PH5/1 只能单轴旋转定位，但可同时配装 5 个测头。 | MH20 手动简易式测头座 | - 通过模块更换测针，不需要重新校正。
- 紧奏型设计师的三坐标有更大的操作空间。
- 空间任意定位，方便复杂工件测量。
- 使用TP20测头模块可以广泛的使用各种型号测针。
|
| 测头状态指示 | 1个LED指示灯 | 超行程中断负荷 | 从锁固状态到0.02kgf可调 | A方向旋转 | ±93.00° | B方向旋转 | ±300.00° | 旋转锁定装置 | 单旋转指轮 | 最大负荷 | 使用TP20的EM2加长模块（94.5mm） | 重量 | 100.00g | 工作温度 | 10.00℃～40.00℃（50.00℉～104.00℉） | 存放温度 | -10.00℃～70.00℃（14.00℉～158.00℉） | 电缆接口 | 5 pin DIN socket | 控制系统 | PI4-2 | 上端接口类型 | 光杠接口 | 下端接口类型 | TP20磁性接口 | 上端可接用配件 | 直接连接Z轴 | 下端可接用配件 | TP20所有型号模块 |
| MH20i 手动可重定位测头座 | - 以15.00°为增量，可以在空间重复定位168个位置。
- 可以使用TP20所有模块，而且只要校正一次，不需要再校正。
- 使用TP20模块，有多种测力和测针长度进行选择。
- 测头带有刻度，方便读取空间位置。
| | 测头状态指示 | 1个LED指示灯 | 位置重复性（2σ，测针尖） | 1.50µm（使用SF模块以及10.00mm测针） 2.50µm（使用EM2模块以及20.00mm测针） | A方向旋转 | 0.00°～90.00°（步间距：15.00°，共7个位置） | B方向旋转 | ±180.00°（步间距：15.00°，共24个位置） | 旋转锁定装置 | 单锁杆 | 最大负荷 | 使用TP20的EM2加长模块（94.5mm） | 重量 | 210.00g | 工作温度 | 10.00℃～40.00℃（50.00℉～104.00℉） | 存放温度 | -10.00℃～70.00℃（14.00℉～158.00℉） | 电缆接口 | 5 pin DIN socket | 控制系统 | PI4-2 | 上端接口类型 | 光杠接口 | 下端接口类型 | TP20磁性接口 | 上端可接用配件 | 直接连接Z轴 | 下端可接用配件 | TP20所有型号模块 |
| MH8 手动可重定位测头座 | - 可以连接所有M8螺纹测头。
- 以15.00°为增量，可以在空间重复定位168个位置。
- 可以使用TP20所有模块，而且只要校正一次，不需要再校正。
- 使用TP20模块，有多种测力和测针长度进行选择。
- 可以连接长达50.00mm测头加长杆。
| | 测头状态指示 | 1个LED指示灯 | 位置重复性（2σ，测针尖） | 1.50µm（使用TP2测头以及10.00mm测针） | A方向旋转 | 0.00°～90.00°（步间距：15.00°，共7个位置） | B方向旋转 | ±180.00°（步间距：15.00°，共24个位置） | 旋转锁定装置 | 单锁杆 | 最大负荷 | 使用TP20的EM2加长模块（94.5mm） | 最大测头加长杆 | 50.00mm（仅支持PEL1） | 重量 | 205.00g | 工作温度 | 10.00℃～40.00℃（50.00℉～104.00℉） | 存放温度 | -10.00℃～70.00℃（14.00℉～158.00℉） | 电缆接口 | 5 pin DIN 180°socket | 控制系统 | PI4-2、PI200 | 上端接口类型 | 光杠接口 | 下端接口类型 | M8螺纹接口 | 上端可接用配件 | 直接连接Z轴 | 下端可接用配件 | 可以直接连接使用的加长杆：PEL1； 可以直接连接使用的测头：TP2、TP20、TP200、TP200B、TP6。 |

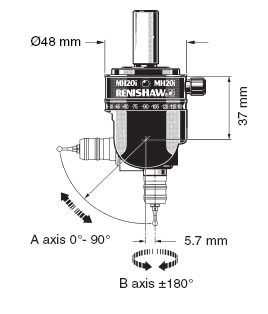

MH20I具有良好的分度定位重复性，从而有效地提高了多方向测量的效率。是在使用多个测头/测杆配置和测座位置情况下的理想选择，使得复杂的测量任务在一次就能完成。 MH20I特点：
可重复分度定位，减少持续重新校正的需要
168个可重复定位，以15度进位，在进行重复测头定位的情况下提供了最大的灵活性。 MH20I | 定位重复性 | 1.5 µm | 指示灯 | 1 LED | A 旋转角度（俯仰） | 0° 到 90°分度间隔15° 可重复定位 | B 旋转角度（旋转） | ±180°间隔 15°可重复定位 | 重量 | 208 g | 适应工作温度 | 10 °C 到40 °C | 适应储存温度 | -10 °C 到 +70 °C |
   TP20触发式测头 | 感应方向 | ±X，±Y，±Z | 重复精度2δ | 标准测力模块 | 0.35 μm | 中等测力模块 | 0.5μm | 高等测力模块 | 0.65μm | XY平面预行程变化 | 标准测力模块 | ±0.80μm | 中等测力模块 | ±1.00μm | 高等测力模块 | ±2.00μm | 重量 | 22g | 触发力 | XY平面：标准测力模块 | 0.078N | XY平面：中等测力模块 | 0.098N | XY平面：高等测力模块 | 0.098N | Z轴方向：标准测力模块 | 0.098N |
   |

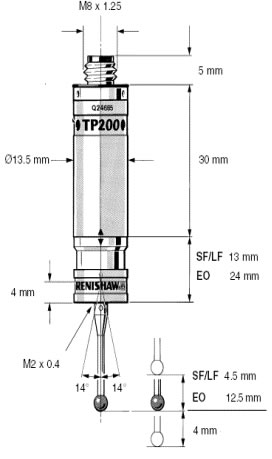

TP200测头，包含有微力传感器，具备优异的测量重复性和精确的空间形状测量精度。即使是在携带长探针的情况下。TP200测头，具备超微触发技术，避免了传统测头常会出现的拖动情况。内置ASIC电路，保证了上百万次的可靠操作。TP200测头，包含有微力传感器，具备优异的测量重复性和精确的空间形状测量精度。 TP200触发式测头 | 感应方向 ±X，±Y，±Z | 中等测力模块 | 0.5μm | 高等测力模块 | 0.40μm | 重量 | 22g | | 触发力 | XY平面：标准测力模块 | 0.002N | XY平面：中等测力模块 | 0.002N | XY平面：高等测力模块 | 0.002N | Z轴方向：标准测力模块 | 0.078N |
 |
|
联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008 |
| | |
| |
