齿轮测量中心>>>齿轮测量中心>>>齿轮测量中心3903A、3906型
产品[齿轮测量中心3903A、3906型 ]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: 齿轮测量中心3903A、3906型
产品型号: 齿轮测量中心3903A、3906型
产品展商: 广精精密仪器
简单介绍
齿轮测量中心3903A、3906型3903A、3906型齿轮测量中心,基本配置可以测量各种形状的直齿圆柱齿轮,斜齿圆柱齿轮;可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具;可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮、凸轮等工件。广泛应用于汽车、机床工具、仪器仪表、航空、航天、国防工业等科研部门及工厂计量室。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
齿轮测量中心3903A、3906型 的详细介绍

齿轮测量中心3903A、3906型


A.用途:

3903A、3906型齿轮测量中心,基本配置可以测量各种形状的直齿圆柱齿轮,斜齿圆柱齿轮;可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具;可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮、凸轮等工件。广泛应用于汽车、机床工具、仪器仪表、航空、航天、国防工业等科研部门及工厂计量室。
B.特点:

1.主机结构紧凑,测量精度高,示值稳定,外形美观。测量主机采用四坐标测量系统;德国进口长光栅、圆光栅传感器;密珠滚动导轨、刚性好、示值稳定。
2.测量参数多、应用范围广。可测量齿轮的齿廓偏差(Fα、ffα、fHα)、螺旋线偏差(Fβ、ffβ、fHβ)、齿距偏差(Fp、Fpk、fpt)等,并且还可测量滚刀、插齿刀、剃齿刀、径向剃齿刀、蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮、凸轮等工件的相应参数。
3. 全自动完成测量循环,速度快。在被测齿轮一次装夹中,自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测,微机控制全自动完成测量循环,速度快。
4.软件功能齐全、内容丰富,操作方便。用户可根据被测工件,选择被测项目。圆柱齿轮被测结果按ISO1328-九十年代国际齿轮精度标准自动进行评值。对于特殊要求,齿廓有K形图、凸度(Cα)、螺旋线有鼓度(Cβ)特定公差带进行评估。软件操作方便、灵活。
D.技术规格:
技术规格/型号
3903A
3906
可测齿轮模数1-12mm1-15mm
可测齿轮最大外径300mm600mm
上下顶尖距离20-450mm20-700mm
测头距下顶尖距离10-300mm10-300mm
可测螺旋角范围0-90°0-90°
可测工件最大重量80kg300kg
仪器净重1500kg2000kg
仪器毛重2050kg2450kg
主机尺寸(长×宽×高)885mm×910mm×1800mm1020mm×1060mm×2010mm
包装外形尺寸(长×宽×高) 1560mm×1300mm×2040mm
1630mm×1500mm×2220mm
D.仪器的组成:

1.基本配置:
● 测量主机.........................................1台
● 微机计算机.......................................1套
● 微机内控桌.......................................1台
● 打印机...........................................1台
● 球测头:φ1、φ2、φ3、φ4.................各2个共8件
● 带动器...........................................1套
● 测杆.............................................1套
● 芯轴 (150 m m、420 m m)........................各1个
● 打印纸...........................................1包



2.可选附件 (价格另议):
● 渐开线、螺旋线样板................................1块
● 高精度标准齿轮....................................1个
● 齿面粗糙度测量装置................................1套
● 可涨芯轴..........................................1套
● 稳压电源..........................................1台

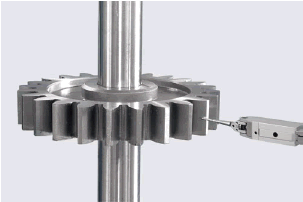

齿轮测量

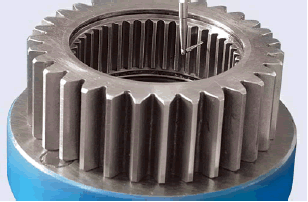

内齿轮测量

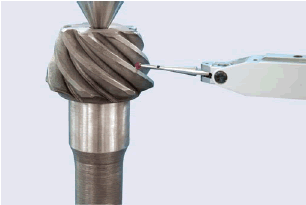

螺旋伞齿测量

螺旋伞齿测量

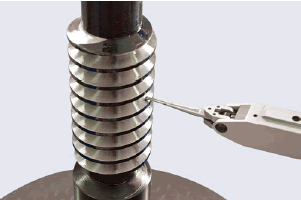

滚刀测量

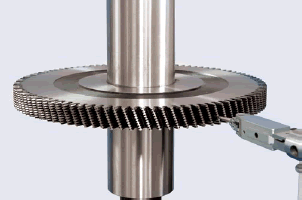

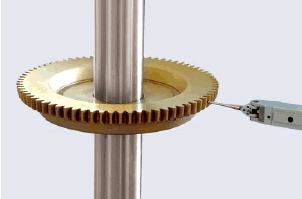

剃齿刀测量

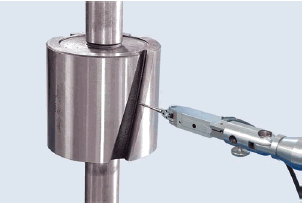

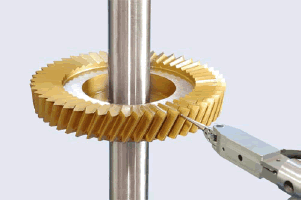

插齿刀测量

插齿刀测量

蜗杆测量

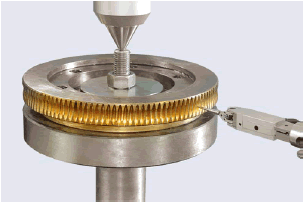

蜗轮测量

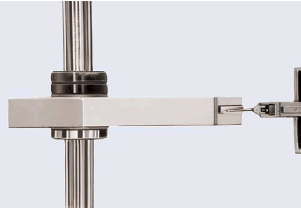

渐开线样板测量

螺旋线样板测量

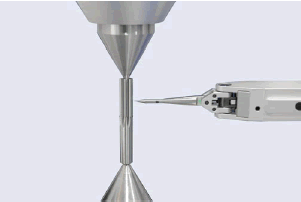

小模数齿轮滚刀测量

小模数齿轮测量
