齿轮测量仪>>>万能渐开线检查仪>>>齿轮螺旋线检查仪3301B型
产品[齿轮螺旋线检查仪3301B型 ]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: 齿轮螺旋线检查仪3301B型
产品型号: 齿轮螺旋线检查仪3301B型
产品展商: 广精精密仪器
简单介绍
齿轮螺旋线检查仪3301B型 本仪器可测直齿、斜齿圆柱齿轮的螺旋线偏差。广泛用于飞机、汽车、船舶、机床以及刀具等机器制造工业。联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
齿轮螺旋线检查仪3301B型 的详细介绍

齿轮螺旋线检查仪3301B型



A.用途:

本仪器可测直齿、斜齿圆柱齿轮的螺旋线偏差。广泛用于飞机、汽车、船舶、机床以及刀具等机器制造工业。

B.特点:
  • 方便、精确的螺旋角调整:本仪器由读数值为2秒的投影式光学分 度装置进行螺旋角的调整定位,调整方便、精度高、稳定性好。
  • 自动、高效:本仪器测量过程自动化程度高,可以快速的通过全 齿宽测量螺旋线偏差。
  • 轴向采用封闭长光栅。由计算机进行数据采集、误差处理,屏幕 显示误差曲线、误差数值,打印机输出测量报告。
  • 可按最新国际标准进行误差评值:螺旋线总偏差(Fβ),螺旋线形状 偏差(ffβ),螺旋线斜率偏差(fHβ),平均螺旋线斜率偏差(fHβm ),以便于 工艺分析及调整机床。

C.技术规格:
  • 模数..................................... >0.5mm
  • 齿轮最大外圆直径........................... 600mm
  • 顶尖距离 .............................. 30~800mm
  • 可测齿向角范围............................ 0~90°
  • 可测最大齿宽............................... 200mm
  • 光学分度装置读数值........................... 2″
  • 被测齿轮的最大重量......................... 150kg
  • 仪器净重.................................. 1500kg
  • 仪器毛重.................................. 1850kg
  • 主机外形尺寸............... 1770mm×980mm×1100mm
  • 包装外形尺寸.............. 2200mm×1600mm×1500mm

D.仪器的组成:

1.基本配置:
  • 测量主机................................1台
  • 电感电箱................................1台
  • 计算机..................................1台
  • 打印机..................................1台
  • 微机工作台..............................1个
  • 带动器和卡箍............................1套
  • 测头 (Φ1、Φ1.5、Φ3、Φ5)...........各2件

2.可选附件(价格另议)

  • 螺旋线样板..............................1块

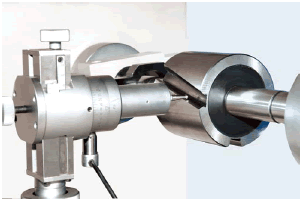

测量样板1

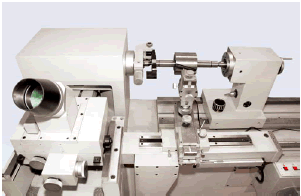

测量样板2
