  首页>>>产品目录>>>三坐标测量仪>>>MQ系列接触式三坐标测量机
产品[MQ系列接触式三坐标测量机]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: MQ系列接触式三坐标测量机
产品型号: MQ系列
产品展商: 广精精密仪器
简单介绍
MQ系列接触式三坐标测量机 主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。主机结构 花岗岩的导轨和工作台,移动桥式结构,保证整机机械系统的精确稳定;无磨擦的全气浮支承导轨,最大限度地养活运动中的角摆;自粘式带状金属光栅尺与平台、横梁及Z轴花岗岩基体融为一体,使其三轴具有同样的温度膨胀系数从而增加了仪器的稳定性。其他: 利用坐标测量技术、计算机测控技术及最先进的动态测量系统进行工件表面点的采集和数据处理。可使用双旋转测头系统及不同测杆、测头的组合,配合各种通用或专用测量软件,方便实现对三维工件的测量,并可根据需要加装CCD光学测头和激光扫描测头,以扩展其功能和应用领域。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
MQ系列接触式三坐标测量机的详细介绍

MQ系列接触式三坐标测量机
主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。主机结构 花岗岩的导轨和工作台,移动桥式结构,保证整机机械系统的精确稳定;无磨擦的全气浮支承导轨,最大限度地养活运动中的角摆;自粘式带状金属光栅尺与平台、横梁及Z轴花岗岩基体融为一体,使其三轴具有同样的温度膨胀系数从而增加了仪器的稳定性。

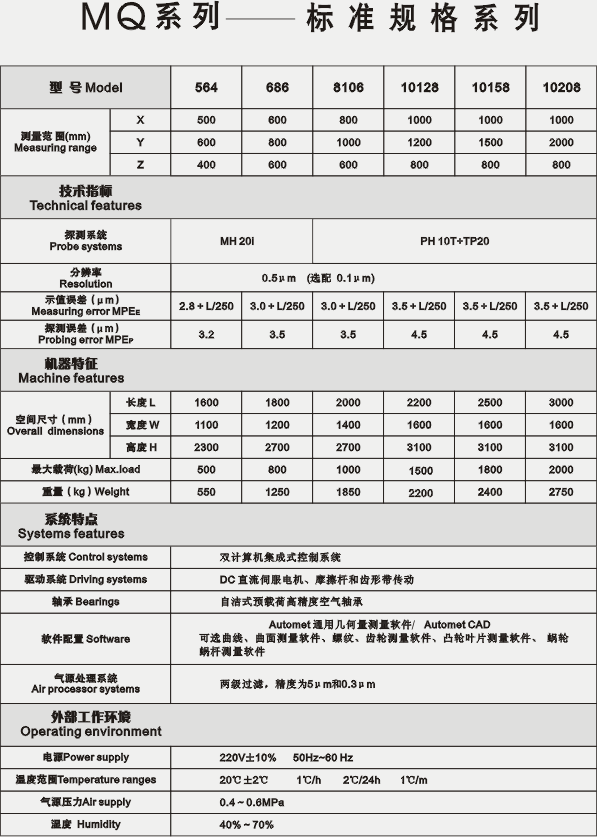

技术参数:

测量范围: X:500mm-1000mm Y:500MM-2000mm Z:300mm-1000mm

测量示值误差 :E≤(2.5+L/300 - 4+L/150)μm

探测误差: R≤(2.5-4)μm

长度测量系统 :Renishaw精密光栅系统

探测系统: Renishaw测头

控制系统 :PC总线DSP三轴矢量控制系统

驱动系统 :直流伺服 电源:220V±10%,50/60Hz,1000W

压缩空气 :(0.4-0.5)MPa

 压缩空气流量 :200L/min(0.4MPa)

使用环境:温度(20±2)℃; 湿度55%-65%。

其他: 利用坐标测量技术、计算机测控技术及最先进的动态测量系统进行工件表面点的采集和数据处理。可使用双旋转测头系统及不同测杆、测头的组合,配合各种通用或专用测量软件,方便实现对三维工件的测量,并可根据需要加装CCD光学测头和激光扫描测头,以扩展其功能和应用领域。

MQ系列测量机简介

•  MQ 系列测量机采用国际先进的有限元分析设计方法,使其具有机械结构刚性强、几何误差小,具有高精度、高性能和高稳定性的优点。

•  机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

•  固定优质花岗岩工作台,使其具有承载能力强、装卸空间宽阔、便捷。

•  Y 向导轨采用燕尾式,定位精度高,稳定性能好。

•  三轴采用优质花岗岩,热膨胀系数小,三轴具有相同的温度特性,因而具有良好的温度稳定性、抗实效变形能力,刚性好、动态几何误差变形小。

•  三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨,轴承跨距大,抗角摆能力强,阻力小、无磨损、运动更平稳。

•  横梁采用 精密斜梁设计技术(已申请专利),重量轻、重心低、刚性强,动态误差小,确保 了机器的稳定。

•  采用英国 RENISHAW 反射式 金属带状 光栅计量系统,与大多数工件具有相近的热膨胀系数,确保了良好的重复精度。

•  驱动系统采用国际知名品牌的高性能直流伺服电机、齿形带传动装置,确保传动更快捷、更精准、运动性能更佳。

•  Z 轴采用气缸平衡装置,极大的提高了 Z 轴的定位精度及稳定性。

•  控制系统采用德国知名的 SB 专用三坐标数控系统, 具有国际先进的上下位机式的双计算机控制系统, 从而极大地提高系统的可靠性和抗干扰能力。

•  软件采用具有独立知识产权的、功能强大的 AC-DMIS 测量软件包,其完善的测量功能和联机功能,为用户提供了完美的测量解决方案。



此精度依照 ISO 10360-2 标准及 JJF 1064-2000标准。
此表机型技术参数为标准配置,可满足客户非标机型的特殊技术及配置要求。
所有技术指标和规格可能有所变动,不另行通知。

联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
