X射线晶体定向仪

　X射线晶体定向仪利用X射线衍射原理，精密快速地测定天然和人造单晶(压电晶体、光学晶体、激光晶体、半导体晶体)的切割角度，与切割机配套可用于上述晶体的定向切切割，是精密加工制造晶体器件不可缺少的仪器。该仪器广泛应用于晶体材料的研究、加工、制造行业。

特 点:
操作简便，不需要专业知识和熟练的技巧。数字显示角度，容易观察，减少了读出错误。显示器可在任一位置调零，便于显示晶片角度偏差值。双测角仪可同时工作，提高了效率。具有峰值放大的特殊积分器，提高了检测精度。X光管与高压电缆一体化，增加高压可靠性．探测器高压采用DC高压模块．真空吸气样品板，提高了测角精度与速度．

YX-300
采用射线双晶衍射，测量精度±10″。显示方式为数字式。最小读数为3″。

YX-200
采用射线双晶衍射，测量精度±15″。显示方式为数字式。最小读数为10″。

YX-100
采用射线双晶衍射，测量精度±15″。显示方式为数字式。最小读数为15″。

YX－2D6
在原YX－2机型上，改进测角仪结构，增加了承重轨道，可测量1～30公斤，2～6英寸直径样品。角度显示：数字方式。

YX－2H8
在原YX－2D6基础上，改进测角仪结构，增加了承重轨道，X光管管套，支架体，样品台升高，样品台高度100mm。可测量1～30公斤，2～8英寸直径样品。角度显示：数字方式。

上述：YX－2D6、YX－2H8可配置不同测角仪，(YA、YB、YD、YE)客户可按需求选择上述配置。


SD100型水晶粘料定向仪
是我公司最新研制开发的产品，它的设计利用X射线衍射原理专门对水晶晶棒进行精确地定向。
测角台特性：
SD100型水晶粘料定向仪专门设计用于水晶的（0003）面进行定向的2θ固定在50°40′的角度上θ为25°20′，θ轴调整范围±4.5°，θ的调整由测角仪带动，角度值由数字显示。为了方便各种偏差角度的需要，在测角台的测角装有千分表，用户可根据需要，调整所需的偏差角度。料板平移采用直线导轨，使料板的定位和移动更加方便。SD100型水晶粘料定向仪采用了高精度的滚珠直线导轨，使粘料板的升降更加平稳，准确。用户每粘完一层料后，可转动升降手轮，使料板下降以备粘接下一层该定向仪设计为粘接六层标准尺寸的棒。

单晶滚磨定向仪
是利用射线衍射原理，在滚磨机上精确测定单晶的晶向(110面)。由于该装置与滚磨机固定在一起，因而消除了由于晶棒二次装夹所带来的定位误差，同时也解决了大尺寸晶棒无法在普通定向仪上定向的问题。并保证了滚磨晶体的角度精确性，提高了产品定向精度，消除了由于定向误差产生的废品。满足了大批生产的需求。
该装置现以广泛应用于硅、砷化镓、磷化铟、宝石等单晶行业。

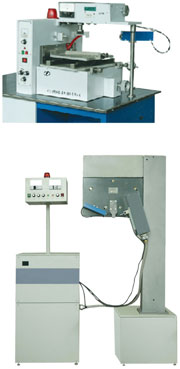

YXL-2型水晶粘料定向仪

YXL-2型水晶定向仪是我公司是最新研制开发的产品，它的设计利用X射线衍射原理专门对水晶晶棒进行精确地定向。
测角台特性：

YXL-2型水晶粘料定向仪专门设计用于水晶的（大R）面进行定向的2θ固定在20°40′的角度上θ为25°20′，θ轴调整范围±4.5°，θ的调整由测角仪带动，角度值由数字显示。为了方便各种偏差角度的需要，在测角台的测角装有千分表，用户可根据需要，调整所需的角度。料板平移采用直线导轨，使赛后板的升降更加平稳，准确。用户每粘完一层料后，可转动升降手轮，使料板下降以备粘接下一层该定向仪设计为粘接六层标准尺寸的晶棒。

X射线晶体定向仪指标

样品测量台

	YA样品台 ————————— 按Si行业设计，有承重轧道，可测重1-30公斤；直径2-6英寸片状样品。如Si,110；及其他相关行业的大块样品。		YB样品台 ————————— 没有承重轧道，按Si行业设计，样品台有承重轧道，可测重1-30公斤；直径2-6英寸，场350棒材端面，同时加有气泵，可测2-6英寸片状样品。如：Si,110；及其他相关行业大块样品。
	YD样品台 ————————— 可测硅片外圆参考面，样品台有吸气泵测量2-8英寸，厚度0.5mm以上片状样品。如Si,100；及其他相关行业大块样品。		YE样品台 ————————— 按Si行业设计，样品台有承重轧道，管套与样品台升高到100mm，可测1-30公斤，直径2-8英寸，棒材和片样品，有强力吸片气泵。如：Si，110、111、100；及其他相关行业大块样品。
